Bei elektronischen Bauteilen spielen Kondensatoren in verschiedenen Schaltkreisen eine entscheidende Rolle. Als Kondensatorlieferant begegne ich oft Kunden, die sich über die Unterschiede zwischen oberflächenmontierten Kondensatoren und Durchgangslochkondensatoren nicht im Klaren sind. In diesem Blog werde ich mich mit den Eigenschaften, Vor- und Nachteilen dieser beiden Arten von Kondensatoren befassen, um Ihnen dabei zu helfen, fundierte Entscheidungen für Ihre elektronischen Projekte zu treffen.
Physikalische Struktur und Montage
Der offensichtlichste Unterschied zwischen Oberflächenmontagekondensatoren (SMCs) und Durchgangslochkondensatoren (THCs) liegt in ihrer physikalischen Struktur und ihren Montagemethoden.
Oberflächenmontierte Kondensatoren sind für die direkte Montage auf der Oberfläche einer Leiterplatte (PCB) konzipiert. Sie sind in der Regel klein und verfügen über flache Leitungen oder Anschlüsse, die direkt an die Leiterplattenpads angelötet werden. Diese Montagemethode ermöglicht eine kompaktere und effizientere Nutzung des PCB-Platzes, da mehrere SMCs dicht beieinander platziert werden können. Beispielsweise werden SMCs in modernen Smartphones und anderen tragbaren elektronischen Geräten häufig verwendet, um Platz zu sparen und die Gesamtgröße des Geräts zu reduzieren.
Andererseits verfügen Durchgangslochkondensatoren über Leitungen, die durch Löcher in der Leiterplatte eingeführt werden. Diese Leitungen werden dann auf der gegenüberliegenden Seite der Platine angelötet. Diese herkömmliche Montagemethode sorgt für eine robustere mechanische Verbindung, was bei Anwendungen von Vorteil ist, bei denen die Komponenten mechanischer Belastung oder Vibrationen ausgesetzt sein können. Beispielsweise werden THCs in industriellen Steuerungssystemen oder in der Automobilelektronik aufgrund ihrer besseren mechanischen Stabilität häufig bevorzugt.
Größe und Platzbedarf
Die Größe ist ein wichtiger Faktor bei der Wahl zwischen SMCs und THCs. Oberflächenmontagekondensatoren sind im Allgemeinen viel kleiner als Durchgangslochkondensatoren. Dadurch sind sie ideal für Anwendungen, bei denen der Platz begrenzt ist, beispielsweise in miniaturisierten elektronischen Geräten. Die geringe Größe von SMCs ermöglicht auch eine höhere Komponentendichte auf der Leiterplatte, was zu komplexeren und leistungsfähigeren Schaltkreisen auf kleinerem Raum führen kann.
Durchgangskondensatoren sind jedoch größer und nehmen mehr Platz auf der Leiterplatte ein. Ihre größere Größe kann bei Anwendungen, bei denen der Platz knapp ist, von Nachteil sein. In manchen Fällen kann die größere Größe jedoch auch von Vorteil sein. Beispielsweise verfügen größere THCs möglicherweise über eine bessere Wärmeableitungsfähigkeit, was bei Hochleistungsanwendungen wichtig ist.
Elektrische Leistung
Auch die elektrische Leistung von SMCs und THCs kann variieren. Oberflächenmontierte Kondensatoren haben im Vergleich zu Durchgangslochkondensatoren oft einen geringeren äquivalenten Serienwiderstand (ESR) und eine äquivalente Serieninduktivität (ESL). Dadurch eignen sie sich besser für Hochfrequenzanwendungen, beispielsweise in Hochfrequenzschaltungen (RF) oder digitalen Hochgeschwindigkeitsschaltungen. Die niedrigeren ESR- und ESL-Werte von SMCs führen zu weniger Leistungsverlust und besserer Signalintegrität.
Durchgangslochkondensatoren hingegen können höhere ESR- und ESL-Werte aufweisen. In einigen Fällen können sie jedoch höhere Spannungen und Ströme bewältigen. Beispielsweise sind THCs in Stromversorgungskreisen, in denen Hochspannungs- und Hochstromfähigkeiten erforderlich sind, möglicherweise die bessere Wahl.
Kosten
Die Kosten sind ein weiterer wichtiger Gesichtspunkt bei der Wahl zwischen SMCs und THCs. Oberflächenmontierte Kondensatoren sind im Allgemeinen kostengünstiger in der Herstellung und Montage. Der automatisierte Montageprozess für SMCs ermöglicht eine Massenproduktion zu geringeren Kosten. Darüber hinaus bedeutet die geringere Größe von SMCs, dass weniger Material verwendet wird, was die Kosten weiter senkt.
Durchgangslochkondensatoren hingegen sind aufgrund des manuellen oder halbmanuellen Prozesses des Einführens der Leitungen durch die Löcher in der Leiterplatte teurer in der Montage. Die größere Größe von THC bedeutet auch, dass mehr Material verwendet wird, was die Kosten erhöhen kann.
Anwendungen
Die Wahl zwischen SMCs und THCs hängt auch von der konkreten Anwendung ab. Oberflächenmontierte Kondensatoren werden häufig in der Unterhaltungselektronik wie Smartphones, Tablets und Laptops verwendet. Aufgrund ihrer geringen Größe und Hochfrequenzleistung sind sie ideal für diese Anwendungen. Sie werden auch häufig in Telekommunikationsgeräten wie Routern und Modems verwendet.
Durchgangslochkondensatoren werden häufig in industriellen Anwendungen, in der Automobilelektronik und in Stromversorgungsschaltungen verwendet. Aufgrund ihrer robusten mechanischen Verbindung und der Fähigkeit, hohe Spannungen und Ströme zu bewältigen, sind sie für diese anspruchsvollen Anwendungen geeignet.
Unsere Produktangebote
Als Kondensatorlieferant bieten wir ein breites Sortiment an oberflächenmontierten und durchsteckbaren Kondensatoren an, um den unterschiedlichen Anforderungen unserer Kunden gerecht zu werden. UnserHochenergetischer Tantalkondensatorist eine beliebte Wahl für Anwendungen, die eine hohe Energiespeicherung und Zuverlässigkeit erfordern. Es ist sowohl als Oberflächenmontage- als auch als Durchsteckversion erhältlich, sodass Sie die für Ihr Projekt am besten geeignete Option auswählen können.

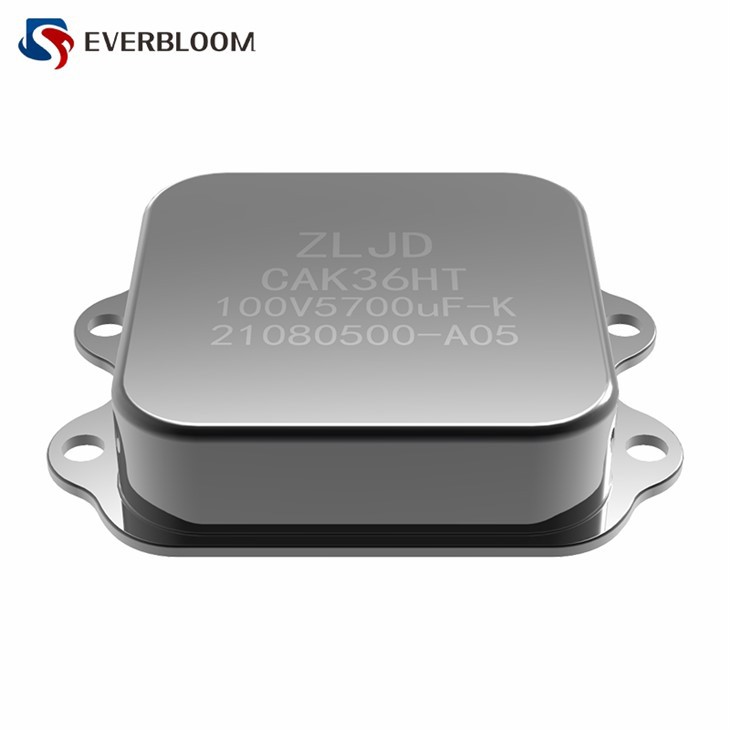

Wir bieten auch anHochzuverlässiger TantalkondensatorUndHochenergetischer Tantal-Elektrolytkondensatorfür Anwendungen, bei denen hohe Leistung und Zuverlässigkeit entscheidend sind. Diese Kondensatoren sind so konzipiert, dass sie die strengen Anforderungen verschiedener Branchen erfüllen, darunter Luft- und Raumfahrt, Verteidigung und Medizin.
Abschluss
Zusammenfassend lässt sich sagen, dass die Wahl zwischen oberflächenmontierten Kondensatoren und Durchgangslochkondensatoren von mehreren Faktoren abhängt, darunter dem physischen Platz, der elektrischen Leistung, den Kosten und den Anwendungsanforderungen. Oberflächenmontierte Kondensatoren eignen sich für Anwendungen, bei denen der Platz begrenzt ist und Hochfrequenzleistung erforderlich ist, während Durchgangskondensatoren besser für Anwendungen geeignet sind, die Hochspannungs- und Hochstrombelastbarkeit sowie robuste mechanische Verbindungen erfordern.
Wenn Sie auf der Suche nach hochwertigen Kondensatoren für Ihre Elektronikprojekte sind, sind wir für Sie da. Unser Expertenteam kann Sie professionell beraten und begleiten, um sicherzustellen, dass Sie die richtigen Kondensatoren für Ihre spezifischen Anforderungen auswählen. Kontaktieren Sie uns noch heute, um ein Beschaffungsgespräch zu beginnen und die besten Kondensatorlösungen für Ihre Anwendungen zu finden.
